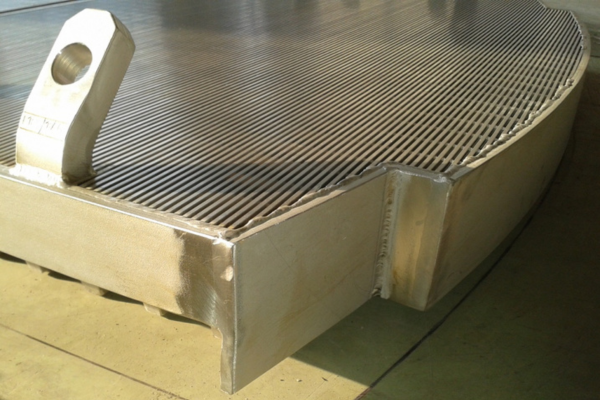

Сетка поддержки

• Мы производим решетки различных форм, а точная обработка деталей обеспечивает плотное прилегание.
• Пробная сборка является стандартным процессом контроля, и выдается протокол испытаний, который гарантирует точное соответствие размерам, указанным в проекте.

Применение: Подслащивание газа, осушка газа, удаление серы, гидроочистка, гидрокрекинг, гидрогенизация и т.д.



Разработка на основе вашего применения

Катализатор выбирается с учетом его эффективности, стабильности и селективности. Необходимый объем катализатора образует слой с фиксированной высотой, зависящей от диаметра реактора.

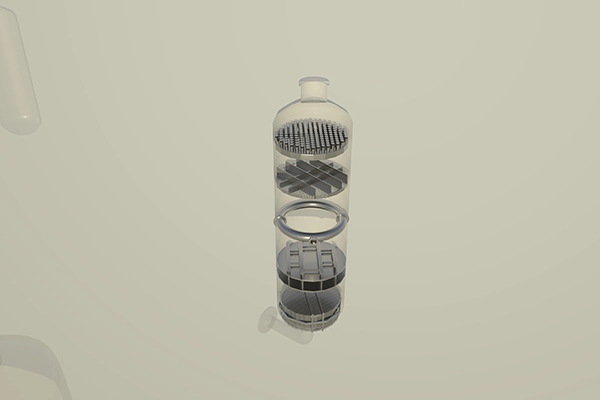

Схема загрузки катализатора показывает последовательность инертных шариков и различных типов катализаторов, каждый из которых имеет определенные размеры и насыпную плотность. Эти слои катализатора могут образовывать один слой или несколько слоев в многослойном реакторе, что требует установки нескольких опорных решеток в одном и том же реакторе.

При осевом потоке опорные решетки должны выдерживать вертикальные технологические нагрузки. Для обеспечения прочности решетки усиливаются или поддерживаются дополнительными балками. Приведены несколько примеров конфигурации.

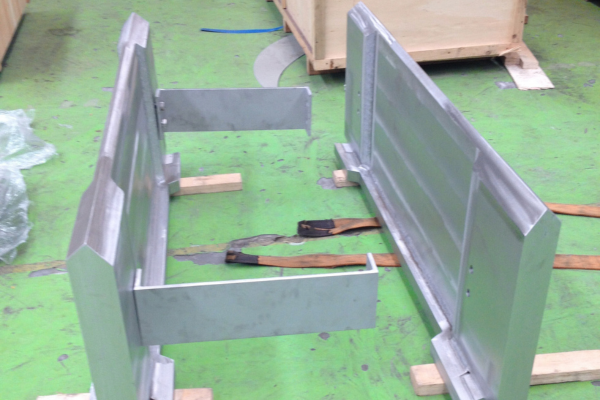

Обычно используются Т-образные и I-образные балки. Т-образные балки обычно выбирают для высоких расчетных давлений, поскольку они позволяют значительной части полотна быть заделанным в основание над решеткой. В отличие от них, двутавровые балки больше подходят для более низких расчетных давлений, располагая балку ниже решетки.

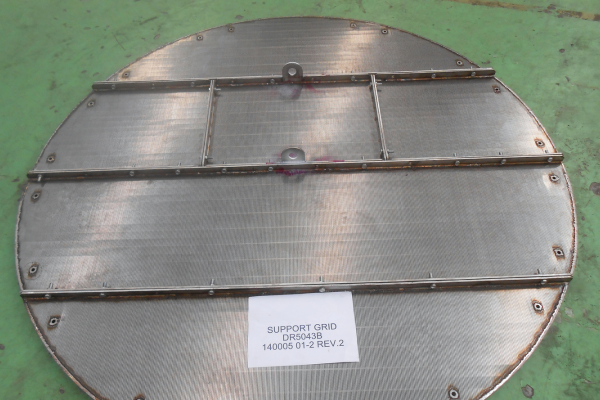

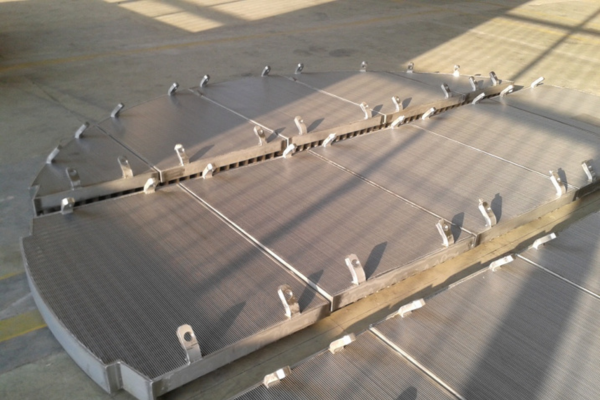

Опорная решетка установлена на кольце, которое является неотъемлемой частью напорной оболочки. Она выполнена в виде секторов для установки через люк емкости. Для некоторых процессов требуется система блокировки для фиксации панелей на месте.

Между опорной решеткой и стенкой корпуса остается небольшой зазор для учета дифференциального теплового расширения, обеспечения монтажного зазора и учета производственных допусков или некруглости реактора.



Параметры конструкции

Параметры процесса:

Ключевые параметры процесса включают расчетную и рабочую температуру, перепад давления через катализатор, размер отверстия и процент открытой площади. Дополнительные условия, такие как изменение направления потока и циклы процесса, необходимы для определения подходящего типа решетки.



Механические параметры:

Механические требования, такие как размер люка, вес катализатора и возможность коррозии, важны для определения необходимого армирования, если таковое требуется.
