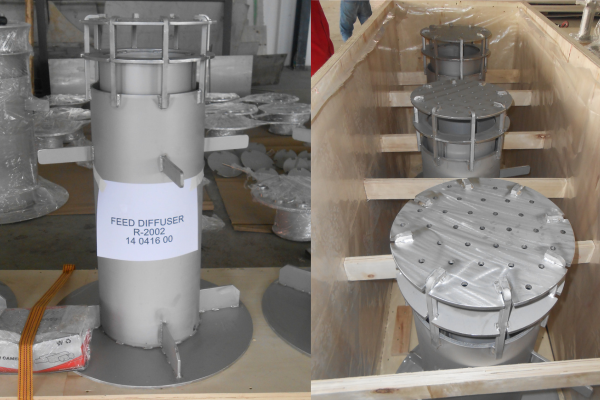

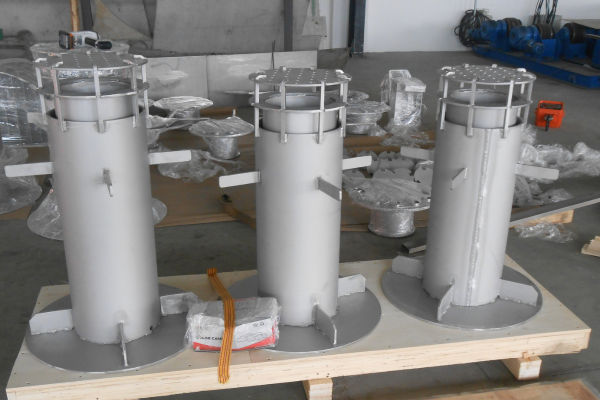

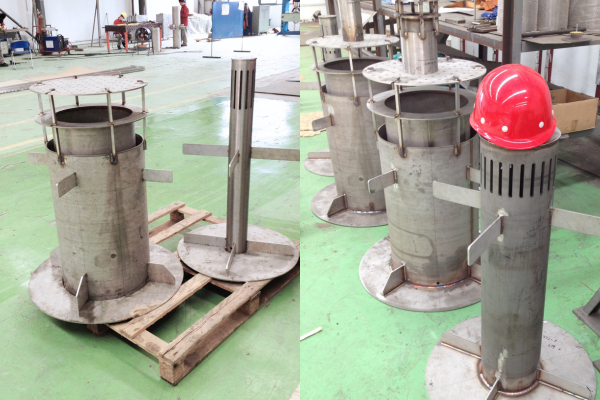

Диффузор подачи

• 3D-конструкция диффузора подачи обеспечивает идеальное прилегание к соплу сосуда под давлением и фланцу впускной трубы.
• Конструкция включает в себя функции удержания и перемещения, облегчающие установку в узких местах форсунок.
• Процедуры сварки предназначены для контроля прочности сварного шва и повышения эксплуатационной долговечности.

Применение: Подслащивание газа, осушка газа, удаление серы, гидроочистка, гидрокрекинг, гидрогенизация и т.д.



Разработка на основе вашего применения

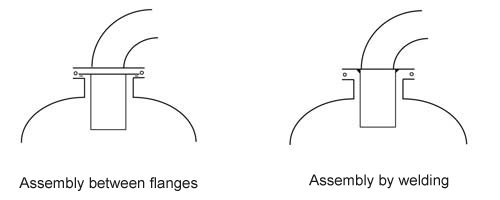

В системе с нисходящим потоком впускной патрубок служит в качестве люка для установки внутренних компонентов и загрузки катализаторов. Соединительная труба обычно имеет меньший диаметр с коленом 90°, что обеспечивает простоту монтажа и демонтажа. Труба приваривается к изготовленному на заказ редукционному фланцу, а питающий диффузор может быть прикреплен либо к этому фланцу, либо помещен в паз между фланцами.



Диффузор подачи сырья проектируется с использованием комбинации пластин, сит и перфорированных пластин, исходя из динамики потока в верхней части реактора и технологических требований. Импинджерная пластина располагается напротив входящего потока, отводя его по нескольким каналам. Ее размеры зависят от диаметра входной трубы и высоты сопла.



Параметры конструкции

Параметры процесса:

Внутренняя длина реактора, количество каналов и конструкция пластин определяются гидродинамикой процесса, включая скорость потока, распределение газа и жидкости и допустимый перепад давления.



Механические параметры:

Как статические, так и динамические нагрузки являются существенными факторами при определении необходимого армирования.
