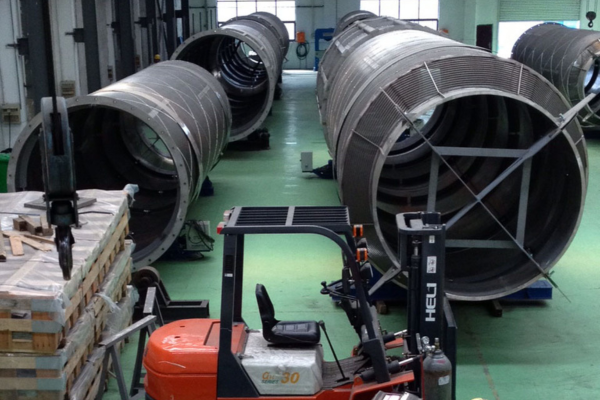

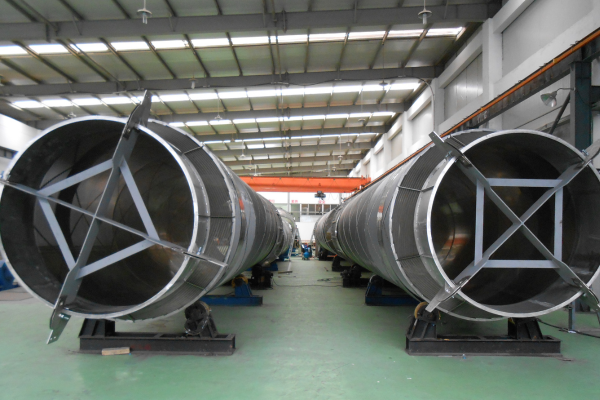

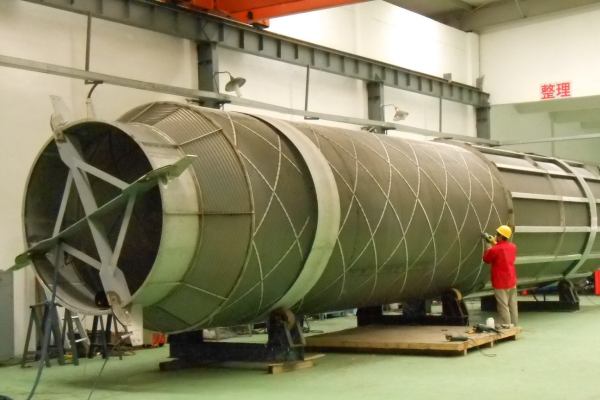

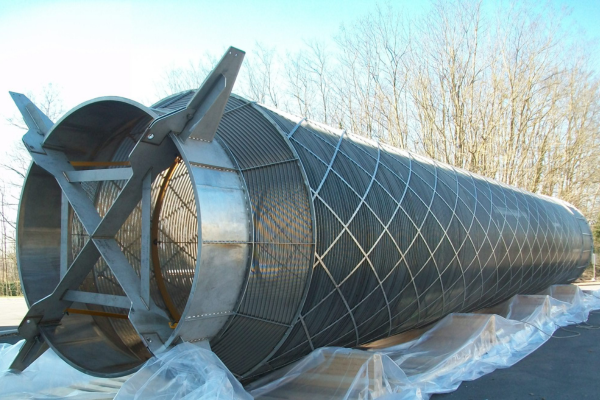

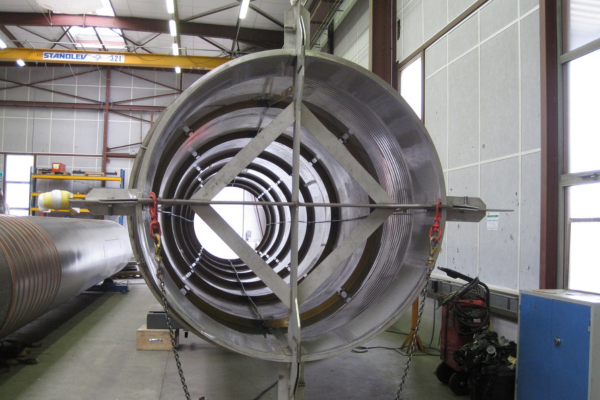

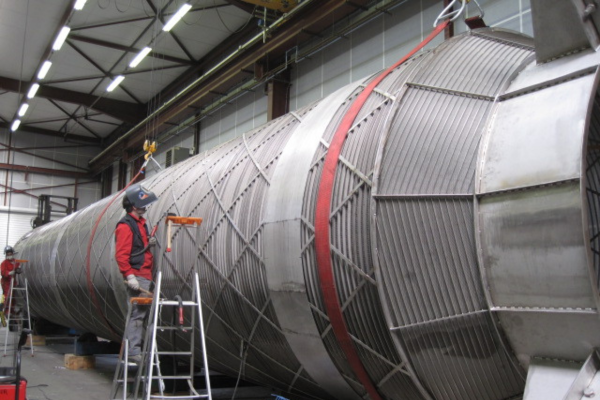

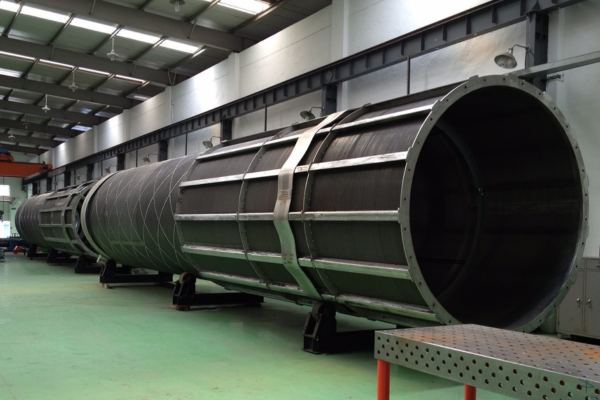

Внешняя корзина

• Механическая конструкция оборудования учитывает нагрузки, возникающие в процессе эксплуатации.
• После выявления дефектов в ходе полевых испытаний и получения отзывов на переходных этапах нагрева, охлаждения и регенерации дизайн был соответствующим образом усовершенствован.
• Вертикальность и прямолинейность внешней корзины измеряются лазером, а округлость контролируется в определенном диапазоне погрешностей.



Применение: Газоочистка, платформинг, риформинг, CCR, конвертер аммиака, стирол.



Разработка на основе вашего применения

Крышка закрывает зазор между внутренним ситом и гребешком. Направление потока может быть наружным или внутренним.





Внешняя корзина представляет собой цельную деталь, установленную по всему сечению емкости. Она стоит независимо на опорном кольце, закрепленном на корпусе емкости.



Будучи самостоятельной, внешняя корзина создает большее расстояние от внутренней поверхности емкости, что позволяет увеличить пропускную способность. Кольцевой зазор остается неизменным независимо от направления потока. Поскольку корзина отделена от корпуса сосуда, она принимает на себя всю механическую нагрузку от слоя катализатора, избегая при этом сжатия от напряжения, передаваемого корпусом сосуда.





Параметры конструкции

Параметры процесса:

Поток газа и перепад давления через катализатор являются ключевыми факторами процесса, которые используются для определения внутреннего диаметра внешней корзины относительно корпуса сосуда, ее длины и системы распределения, включая процент перфорации, если применимо.



Механические параметры:

Для определения необходимого усиления требуются такие механические характеристики, как вес катализатора (W), осевая нагрузка (F), радиальная нагрузка (ΔP), расчетная температура, рабочие циклы и условия запуска/выключения.
