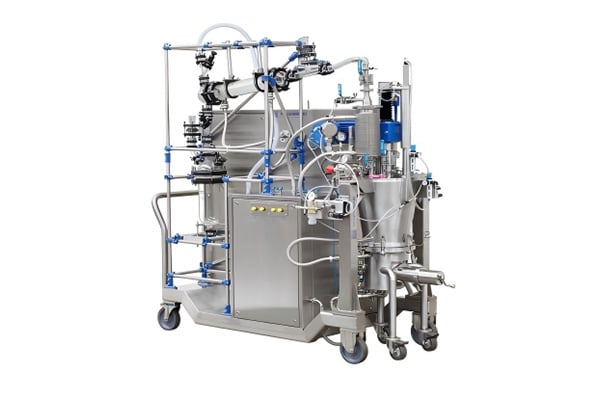

Фильтр-сушилка с агитацией Nutsche

Основные характеристики:
1. Одна единица технологического оборудования может заменить традиционные кристаллизационные котлы, центрифуги, скрубберы и сушилки;
2. Высокая эффективность, энергосбережение, безопасность и защита окружающей среды;
3. Широко используется в химической, фармацевтической, пищевой и других отраслях промышленности;
4. Полностью закрытый корпус, подходит для асептических условий работы；.
5. Возможна двойная сертификация (GMP FDA).

Цитировать сейчас

Описание ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Связаться с Связанные

Основная конфигурация:

Канистровые фильтры, фильтры с плоской спеченной сеткой или тканевые фильтры из ПТФЭ；
Гидравлическая система помогает перемешивающему валу двигаться вверх и вниз, открывать и закрывать шасси фильтра, поднимать и опускать шасси фильтра;
Система управления завершает процессы фильтрации, промывки и сушки;
Вспомогательное оборудование: полная разгрузка, онлайн отбор проб, онлайн мойка, вакуумная сушка и т.д.

Структура ядра

Основные компоненты

1 Компоненты с подогревом

Вал для перемешивания с подогревом

Каждая лопасть мешалки имеет внутренний контур нагрева/охлаждения, который простирается до кончика лопасти; такая конструкция создает турбулентность внутри лопасти, повышая эффективность теплообмена;

Когда материал соприкасается с нижней кромкой лезвия, он “перекатывается” по нему благодаря его наклонной поверхности, оптимизируя тем самым теплопередачу.

2 Компоненты уплотнения

Система механических уплотнений шпинделя:

Исследование конкретного случая:

Уплотнение между шпинделем и резервуаром (с учетом как вращательного, так и осевого движения) обеспечивается с помощью двухстороннего торцевого уплотнения (1), показанного на рисунке. Это механическое уплотнение может быть как “сухим”, так и “мокрым”, при этом основное различие заключается в смазочной среде. Соответствующая система смазки (2) полностью сконфигурирована (термосифонный принцип + моторный привод - мокрый тип).

Исходя из различий в смазочной среде и конфигурации уплотнений, основные типы механических уплотнений включают в себя:

односторонние механические уплотнения, двухсторонние мокрые механические уплотнения, двухсторонние сухие контактные механические уплотнения, двухсторонние сухие бесконтактные механические уплотнения и двухсторонние односторонние бесконтактные механические уплотнения.

3 Компоненты СИП

Система очистки с вытеснением фильтровальной корки

Система очистки резервуаров

Система очистки верхней части резервуара

Система механической очистки уплотнений

Система очистки металлических сильфонов

Система очистки выпускных клапанов с боковым креплением

“Система очистки ”Воздушный нож"

Система самоочистки трубопроводов

Мойка и очистка в режиме онлайн осуществляется с помощью распылительных форсунок.

Расположение распылительных форсунок обеспечивает тщательную очистку всех поверхностей.

Убедитесь, что все поверхности, контактирующие с продуктом, тщательно очищены.

После очистки оборудования будет проведен тест на рибофлавин.

Распылите раствор рибофлавина на внутренние поверхности оборудования с помощью бутылки с распылителем.

Добавление добавки на основе крахмала повышает вязкость рибофлавина, эффективно вызывая его прилипание к внутренним поверхностям оборудования.

Очистите внутренние стенки оборудования с помощью системы поточной очистки.

Осмотрите внутренние поверхности оборудования с помощью ультрафиолетового света; любой остаток рибофлавина будет излучать ярко-зеленую флуоресценцию.

Выдать окончательный отчет о проверке и обозначить зоны, не подлежащие проверке.

4 Механические и приводные компоненты

Привод в сборе

Шпиндель вверх/вниз

Весь привод в сборе поддерживается кронштейном (1). Гидравлический цилиндр (3), который выполняет движение вверх/вниз, направляемое хромированной направляющей штангой (2), находится внутри направляющей штанги (2). Гидравлическое движение “вниз” имеет как быструю, так и медленную скорость; медленная скорость может быть задана с помощью панели управления гидравликой. Сила сжатия (4), оказываемая перемешивающим валом на фильтровальную лепешку, также может быть задана на гидравлической панели управления; ход подъема/опускания привода может быть механически ограничен (мин., макс.).

Агитация на главном валу

Привод приводится в действие двигателем (5), который передает мощность через редуктор (6) на главный вал (7), приводя тем самым в движение нагретый перемешивающий вал (4). Верхняя часть перемешивающего вала уплотняется с помощью вращающегося шарнира. Для всего устройства требуется два двигателя: основной двигатель (5) и один
