Микроканальный реактор



Микроканальный реактор непрерывного действия：

YMC  Микрореактор непрерывного потока использует уникальную внутреннюю структуру для формирования быстрой турбулентности, что позволяет улучшить смешивание жидкостей, повысить массообмен и теплообмен, подходит для многофазных реакций и реакций в условиях повышенного риска или жестких условий. В соответствии с различными сценариями предоставление универсальных услуг по индивидуальному заказу направлено на сокращение времени реакции, снижение потерь ресурсов, повышение качества и чистоты продукта, устранение рисков безопасности, снижение загрязнения окружающей среды и достижение беспрепятственного масштабирования от лаборатории до промышленного производства.



Особенности:

• Реактор имеет небольшой объем и вмещает от 10 до 1000 мл жидкости;
• Большая удельная площадь поверхности, высокая скорость переноса, короткое время контакта, мало побочных продуктовИзготовлен из нержавеющей стали 316L, устойчив к кислотам и щелочам, устойчив к коррозии, дополнительно может использоваться карбид кремния, хастеллой, стекло и другие материалыВысокий поток, поток пластинчатого реактора ≥10 л/мин;
• Поток стабилен, колебания ≤0.1% (тест чистой воды)Высокое рабочее давление, карбид сликон и алас материалы могут достигать 2.0MPa. нержавеющая сталь или другие металлы могут достигать 10MpaДиапазон рабочих температур -70℃ ~ 200℃ (опционально 300’C);
• Он обладает высокой безопасностью и позволяет своевременно отводить большое количество тепла, обеспечивая поддержание температуры реакции в заданном диапазоне, что сводит к минимуму возможность несчастных случаев;
• Твердолиуидная реакция может быть достигнута, материалы смешиваются равномерно, и полная реакция может быть действительно достигнута благодаря частицам и порошкам диаметром <0,1 мм.

Классификация:



Динамический микрореактор

• Высокая сдвиговая структура;
• Подходит для реакций с вязкими жидкостями, участием или образованием твердых частиц;
• Мешающая крыльчатка измельчает материал на высокой скорости, что обеспечивает высокую однородность и стабильность продукта;
• Эффективное перемешивание, образование микронаночастиц, усиление реакций и предотвращение засорения.

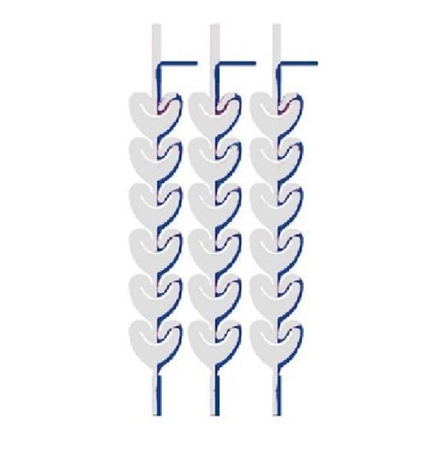

Статический микроканальный реактор

• Изготовлены с использованием технологии прецизионной обработки;

• Размеры каналов варьируются от 10 до 1000 мкм;

• Высокая эффективность массопереноса, хорошая эффективность теплопередачи и точное автоматическое управление;

• Малый объем реакции, минимальный эффект масштабирования;

• Высокая производительность, хороший эффект смешивания, экономичность.

Преимущества:

• Эффективный массообмен и теплообмен
• Легко масштабировать производство
• Точное управление процессом
• Высокая безопасность
• Многофункциональная интеграция
• Охрана окружающей среды и экономика



Применение:

Фармацевтические полупродукты, синтез лекарств, тонкая химия, химия пестицидов, специальная химия, промышленность потребительских товаров, наноматериалы, фармацевтические рецептуры, модификация полимеров и т.д.

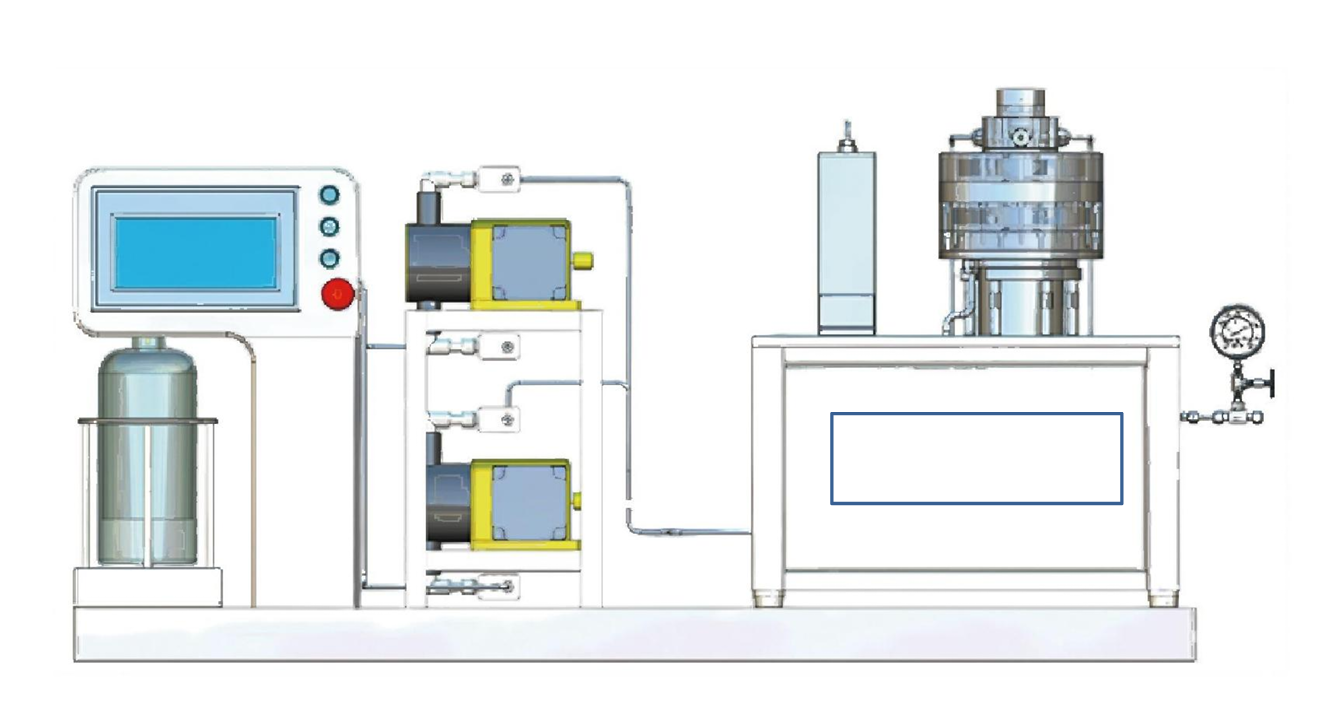

Процессы:



Отклики

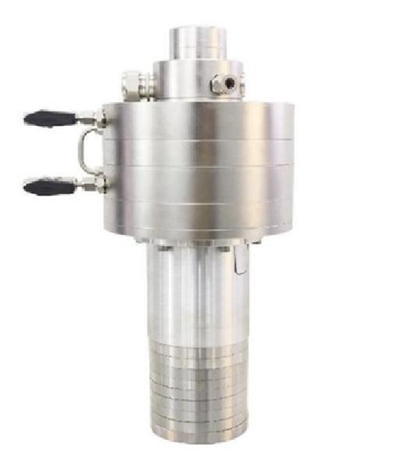

Динамический микрореактор

Статический микрореактор

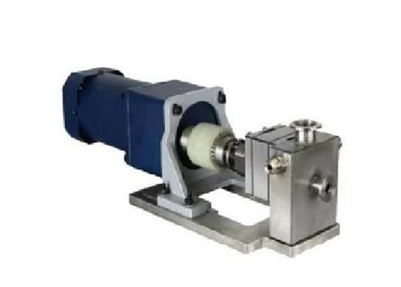

Доставка

Жидкость: Дозирующий насос

Solid: Взвешивание с потерей веса

Газ: Доставка под давлением

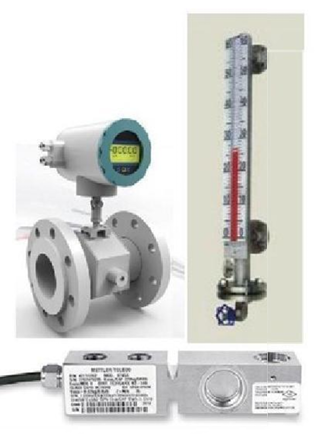

Измерение

Расходомер

Датчик веса

Измеритель уровня жидкости

Поддержка

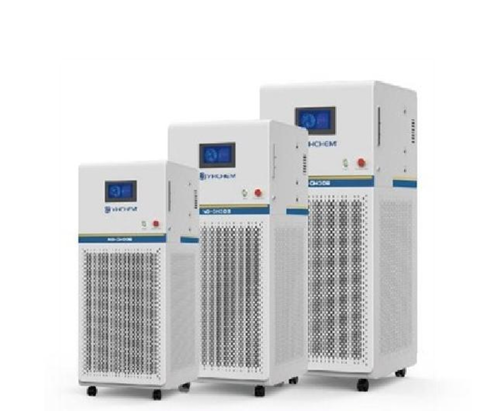

Температура: Встроенная высоко- и низкотемпературная машина

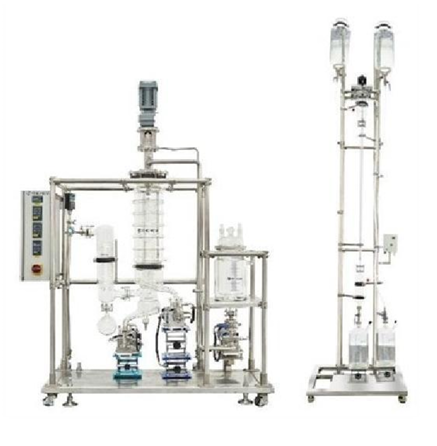

Постобработка

Центрифугирование и фильтрация

Экстракция и дистилляция



Принципы：

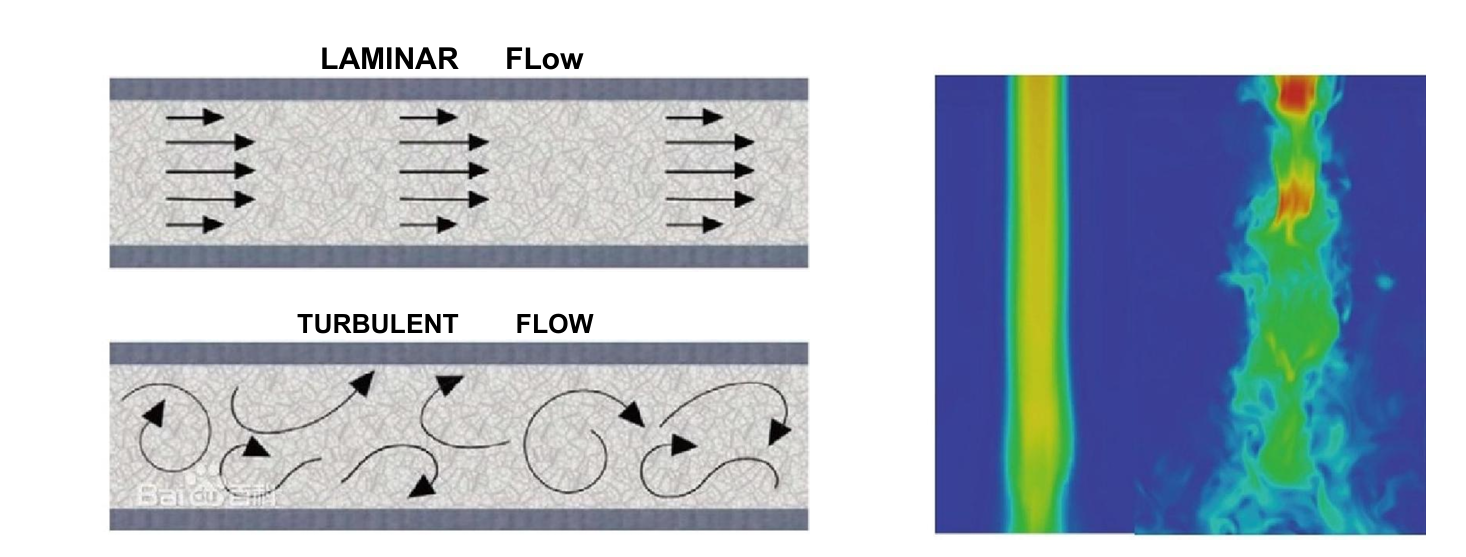

Перемешивающая способность микрореакторов обусловлена турбулентностью.

Ламинарное и турбулентное течение - это характеристики движения жидкости. При течении жидкости, если траектории частиц жидкости (в общем случае изменяющиеся с начальными пространственными координатами x, y, z за время t) представляют собой правильные плавные кривые (в простейшем случае - прямые линии), такое движение называется ламинарным. Движение, лишенное этого свойства, называется турбулентным, и оно обладает лучшими эффектами теплопередачи и перемешивания.
